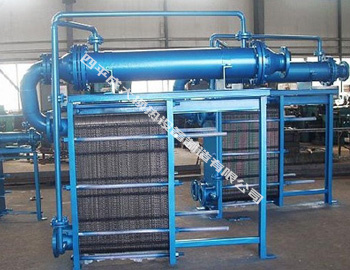

高温汽水换热器

2022-03-21 阅读次数: 栏目:产品展示

一、汽一水板式换热器参数

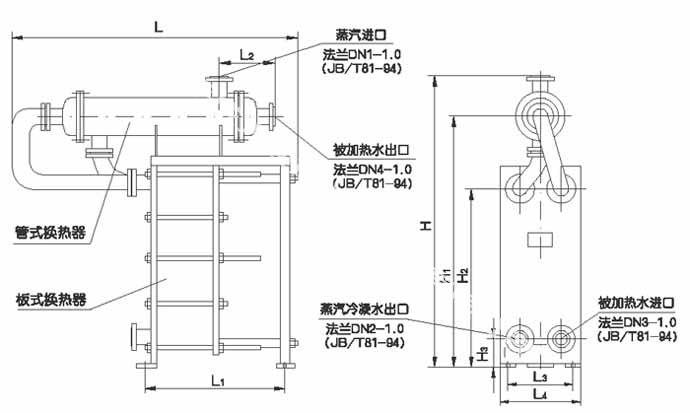

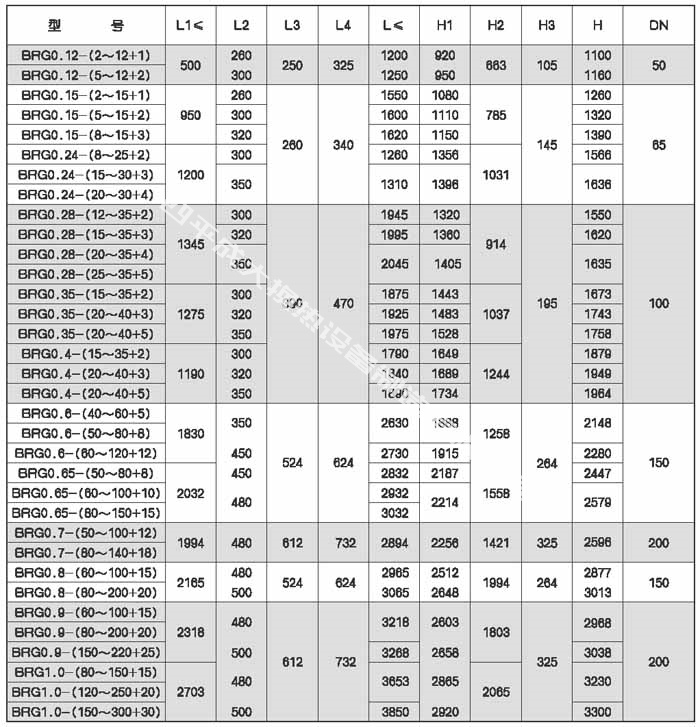

    为了克服传统板式换热器使用温度低的缺点,当热侧介质为温度超过密封垫片设计温度的蒸汽时,在板式换热器基础上加装了降温减压装置,丛而保证设备运行平稳可靠。为方便安装与设计,样本中给定了汽一水换热器外形尺寸,仅供参考。以下是比较典型的型号,最终设计还需通过本公司技术部门的确认。

二,板式换热器的安装使用与维护
(一)安装
1,吊装
  板式换热器设计有吊环或吊眼,装卸过程应使用吊索对角布置,在没有包装的情况下严禁采用插车等方法装卸,以免造成换热器损坏。
2、安装
  板式换热器应安装在坚硬的水泥基础或水泥地面上。地面应设有地漏下水道。换热器周围应留有足够的空间(≥10aOmm).以便观察和检修。连接管路应支撑牢固,较长管路在转弯处应留有空隙,以便冷热伸缩。在换热嚣的进出管路上应加装温度计和压力表,以便在运行时观察其工况。
  当介质是水一水换热时,热水一般从换热器的上端接口进人,从下端接口排出,冷水一侧,冷水要从换热器的下端接口进人,从上端接口排出。这样做是为了在换热器内部冷热相邻换热流道介质的流向相反,即“逆流”换热,这样可使换热器的冷热换热流道在传热过程中始终保持较为均衡温差,以利于换热。
  当介质是蒸汽—水换热时,蒸汽要从换热嚣的上端接口进人,下端接口排出冷凝水,换热器的热侧要单流程组装,在冷凝水出口上不要加装疏水器,以便让冷凝水自由捧出.(很多用户在冷凝水出口加装疏水器后冷凝水不能顺利捧出而造成被加热水温度过低的现象)。当捧出冷凝水中冒出较多的蒸气时,可调节换热器的蒸汽进口的阀门,减少蒸汽的供给。排出的冷凝水属于洁净术,应返回锅炉利用。冷水一侧曼从下端进A,上端捧出,在换热嚣的冷侧管路系统上装配水泵,使被加热水能循环换热供热。水泵的安装位I应在换热器的进口一侧。
  在安装管路的最高点应设有捧气阀,充水时将管路内的空气排除。在管路的最低点应设有排放阀。
  对于新安装的管路,管路内可能有较多杂物,应在用户回水与水泵进口之间的管路上安装除污器,回水先经除污器,再经水泵流进换热器.以免杂物进A换热器将其堵塞。在除污器两端应装配阀门。
(二)使用
1、水质标准
  当板式换热嚣应该于供热时,根据城市热力网设计规范要求,板式换热器使用水质应符合以下规定:
①、溶解氧小于或等于O.1mg/LI
②、总硬度小于或等于0.7mg-N/L
③、悬浮物小于或等于51ng/L;
⑤、板片材质304不锈钢时,介质中氯离子含量≤25ppm。
    当板式换热器用于生活热水系统时,二次网水质还应符台国家再生《生活饮用水卫生标准) GB5749的要求。
2、运行使用
    在正式运行前,应检童换热器的各个夹紧螺母是否有松动现象,如有将其拧紧。先将冷侧管路系统内充满冷水,然后打开水泵使水循环,过一段时间后停止循环,关闭除污嚣两端的阀门,打开除污器进行捧污,然后再循环,这样反复多次排污,当管路内的杂物已捧尽时,把污水排放尽,重新加满清洁水,如果热侧的循环管路较长,内部的杂物较多,也应像上述冷侧一样进行冷水循环排污,管路内干净后准备正式运行。
  在正式换热运行时,应先打开冷水一侧的各阀门。打开水泵使其循环,然后再缓慢打开热水或蒸汽一侧的阀门,进人换热运行状态。在停止运行时,应先关闭热水或蒸汽一侧的阀门.停止热介质进人换热器,然后再关闭冷水一侧的循环水泵。在没有冷水循环的情况下不关闭热介质管路,将损坏换热器。在运行期间如果突然停电造成水泵停转时,也应马上关闭热介质进口阀门。
  在初始加热运行时,冷水一侧可能随着水温的升高,水的体积膨胀而引起水压升高,当超过设计所能承受的压力时,可能造成二次管用破裂,因此,当压力过高时,应采用电磁阀或安全阀等必要措施将冷侧管路系统内的水排放一些,使其压力下降。
  对油玲却或油加热,安装前,应将换热器内可能残留的积水吹干,运行压力应使油一侧高千术一侧。以免泄漏时水进A油内。
  当术质的氯离子害量过高时(大于25PPM),会对不锈钢换热板片造成腐蚀;当水质的钙,镁离子害量过高时,会在换热板片上结垢,在此情况下,最好对水进行化学净化处理.
(三)、维护
  换热板片结垢后,换热效率舍大大降低。可将换热器拆开进行清洗,拆卸方法是,对于悬挂式的板式换热器,在安装位置不动,先将夹紧螺栓卸下,下导杆是圆钢时将下导杆两端的螺母松开,用活动扳手将下导杆扭转90°,再将下导杆向下移动,使其离开原来的定位位置。将活动夹紧板向支柱一侧移动,然后将换热板片移到上导杆的缺口处可以卸下换热板片.
  对于不悬挂式板式换热嚣的拆卸方法是,将换热器接管卸开,整体搬到,法兰接口一侧朝下,先将两个导杆上端的螺母卸下,再拆去夹紧螺栓,卸下上侧的夹紧板,再依次卸下换热板片, 换热板片用清水刷洗,除去上面附着的污垢,不要用坚硬物击打,以免造成波纹变形引起组装后泄漏。
  板片刷净后擦净晾干,密封胶垫也洗净后擦净晾干,将密封胶垫801胶粘到板片的密封槽上,待胶干后再组装。如果密封胶垫已老化变形。应与生产厂家联系,更换新的密封胶垫。所用的一块像胶板可到当地的水暖商店购买,厚度为3-4毫米,丁腈材质。蛆装可见前面的结构分解图。安装顺序与上述拆卸顺序相反。先将剪裁好的橡胶板粘在固定夹紧板上,再沿导杆装人换热板片,换热板片密封槽的背面朝向橡胶板,相邻换热板片的人字形波纹方向要相反。
  对于不悬挂式换热器的安装,安装前应准备两段加长对接导杆,导杆的直径与原导杆直径相同,一端带有内螺纹,另一端要有一定的导向链度。安装时将加长导杆的内螺纹拧在原导杆的外螺纹上,形成连续柱面的长导杆,然后安装换热板片。整体安装夹紧后,再将加长导杆卸下。
  夹紧时,要用专用扳手拧紧夹紧螺母(专用扳手生产厂家不配备,用户可自行购买).对于夹紧尺寸,在拆卸前应先记录下原来的尺寸,夹紧时按其原来的尺寸确定,也可参考前面参数表中的夹紧尺寸(不同时期的产品,其尺寸可能不同,可向生产厂家询问)。夹紧过程中,应均衡的拧紧各个螺母,不断测量两夹紧板之间的距离,使两夹紧板始终处于平行状态。
  如果板式换热器在使用工程中发生轻微的滴漏现象,可将夹紧螺母少许拧紧一些,使夹紧尺寸减小,可能会消除泄漏。
  冬季停止运行时,应将换热嚣和管路内的水放净,以免冻裂管路和换热器。
  任何一处安装或操作错误都有可能造成系统运行不稳定,或仪表显示失灵。我公司针对多年经常发生的问题制订了注意事项,并上传了典型的换热器安装原理圄以便客户共同研究学习,可到我公司网站下载。
